지앤지테크 ‘지오썸 하이브리드’, 환경신기술 인증

2021-04-04

농업신기술도 획득…농업용서 일반 건축물용으로 확대

지열시스템 설계·시공 전문 벤처기업인 지앤지테크놀러지(대표 조희남)가 보유한 지오썸 하이브리드(GeoSSum hybrid) 지열시스템이 농림신기술(NET) 인증에 이어 이번에 환경부로부터 환경신기술 (NET)인증 획득에 성공하며 기술력을 다시 한번 입증했다.

지오썸 하이브리드는 함몰방지형 개방형 지열공의 원천적인 신기술을 응용해 개선, 개발된 지열시스템 신기술이다. 함몰 방지형 지열공 형태인 지오썸 지열시스템은 그대로 유지하되 심정펌프를 지열공 내부에서 없애고 여러 개의 지열공을 1개의 집수조로 연결, 집수조의 내부 또는 외부에 단일 유니트형 순환펌프를 설치해 지하수 순환이 이뤄지도록 한 것이 특징이다.

지열공 내부에 설치되던 심정펌프를 없앰으로써 그동안 개방형(SCW)에서 심정펌프의 운영관리를 위해 부득이 도로 옆이나 개활지에 지열공을 설치해야 하는 한계를 벗어나 건축물의 지하층이나 건물 내 주차장 등에도 지열공 설치가 가능해 설치 공간 제약을 극복하는 효과를 얻게 됐다.

지하수 순환 장애 없어 안정성 높아

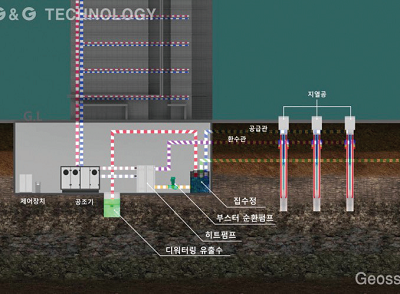

지오썸 하이브리드의 주요 구성요소는 히트펌프, 지중열교환기, 집수조 탱크, 보충수용 지하수 관정, 순환펌프 및 순환배관 등이다. 지중열교환기는 지오썸 함몰방지형 개방형(SCW)과 동일하게 지열공 하부 공급관과 환수관 하단에 환수헤더를 구성해 지열공 함몰 시에도 지하수 순환에 장애가 없도록 구성해 시설안정성을 높였다.

집수조 탱크는 지열공마다 연결, 설치되는 환수주관과 연결돼 10공 내외의 지열공에 공급된 지하수가 지열공 내부에서 열교환을 마친 후 물넘침돼 환수주관을 통해 집수조 탱크에 모이는 구조다.

집수조 탱크에는 일정량의 지하수가 저장된 상태로 운용되는데 초기 운전을 위해 각 지열공에 공급돼야 하는 지하수용량으로 설계된다.

이때 집수조 탱크에 저장된 지하수 수량이 부족할 경우를 대비해 별도의 보충수용 지하수관정을 추가로 구성할 수 있으며 지열공과 겸용으로 설치, 운용할 수도 있다. 지오썸 하이브리드의 순환 펌프는 집수조 탱크 내부 또는 외부에 설치돼 유지관리가 편리하고 기존 개방형에 비해 순환수두가 극히 낮아 운전 경제성이 높은 것이 장점이다.

지오썸 하이브리드는 지열공 내부에 심정펌프가 없어 지열공의 설치깊이를 100~500m까지 현장 시공여건과 시설부지 면적에 따라 자유롭게 지열공을 결정할 수 있다. 이에 따라 지중열교환기 설치비용 및 전체 지열시스템 시설비용을 절감할 수 있다.

또한 지열공 내 심정펌프가 없어져 건축물의 내부 지하층 위치까지 지중열교환기 설치가 가능한 기술적 성과를 이뤄냈다.

결과적으로 도심에 건축되는 대다수 건축물에 대해서도 전체 냉난방부하를 지 열시스템이 담당토록 구성할 수 있다.

조희남 지앤지테크놀러지 대표는 “지오썸 하이브리드는 농림신기술을 인증 받은데 이어 환경신기술 인증을 받음으로써 농업용시설에 이어 일반 건축물에서도 기술적용의 기회를 넓힐 수 있는 기반을 갖추게 됐다”라며 “가장 효율이 높으면서도 경제적인 지열냉난방설비로 지오썸 하이브리드가 대표적인 지열기술로 전 세계 지열산업시장에서도 인정받도록 노력하겠다”고 강조했다.
강은철 기자 eckang@kharn.kr
