HARFKO

[HARFKO 혁신제품] 존슨콘트롤즈

에너지 45% 절감 ‘CO₂·NH₃ 냉동 패키지’

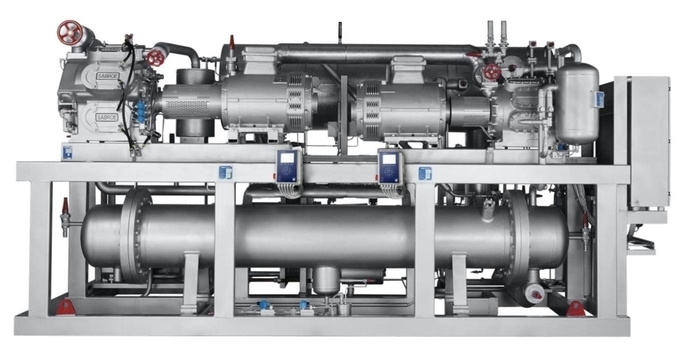

존슨콘트롤즈(한국총괄 브래드 벅월터)가 HARFKO 2019에서 선보인 제품은 YORK® 이산화탄소-암모니아 냉동 패키지(YORK®CO₂·Ammonia Modular Package; CAFP)다.

YORK® 이산화탄소-암모니아 냉동패키지는 친환경 자연냉매인 이산화탄소와 암모니아를 냉매로 활용하는 왕복동압축기를 채택했으며 100kW에서 800kW의 냉동능력을 보유한 컴팩트 사이즈의 냉동 패키지유닛이다.

저온 측 이산화탄소 사이클, 고온 측 암모니아 사이클로 구성된 이원냉동시스템으로 동일한 용량의 이단압축 암모니아 냉동기대비 에너지를 15%, 단단 압축 암모니아 냉동기과 비교해서는 에너지를 45% 절감시킬 수 있다.

YORK® 이산화탄소-암모니아 냉동패키지는 암모니아 충진량이 매우 적으며 유닛에만 위치하므로 생산설비 또는 작업공간으로 암모니아가 유출될 위험이 전혀 없어 사용안전성을 보장해준다.

이산화탄소를 냉매로 사용하는 압축기는 같은 용량의 암모니아를 냉매로 사용하는 압축기에 비해 능력이 8~12배 크다. 이산화탄소는 암모니아에 비해 8배 토출량이 적고 오일체적은 5배 적다. 이는 저온압축기를 작게 만들 수 있어 전체 패키지유니트를 일반적인 이단압축 암모니아냉동기보다 훨씬 컴팩트하게 구성할 수 있다는 의미다. 실제로 580kW급 용량에서 설치면적은 40%가량 줄어든다.

모든 냉동패키지 유니트는 20ft 컨테이너에 맞게 선적이 가능하며 기계실 설치면적이 줄어 작업이 쉽다. 또한 이단압축 암모니아냉동기나 일단압축 이코노마이저 적용 모델과 비교해 -55℃까지의 온도범위에서 소비전력을 크게 감소시킬 수 있다.
