[설비신기술대회-국토부장관상] 하나지엔씨

수배관 계산 프로그램 ‘Hyd-One’
건물E 비용·배관공사비 절감 기대

강은철 기자 eckang@kharn.kr
등록 2023-12-04

하나지엔씨는 'BIM 연계 에너지절약형 통합 수배관시스템 계산 프로그램 Hyd-One'으로 설비신기술대회 국토부 장관상을 수상했다.

기존 수배관시스템 설계프로그램은 존별 부하량으로 배관경을 과다 선정하고 유량밸브 제조사에 선정을 의뢰함으로써 신뢰성이 떨어지는 문제점을 안고 있었다. 또한 안전율에 따른 과다 설계 및 시공으로 배관시공비 및 유지관리비용이 과다했다.

이에 따라 계산프로그램에 의한 최적화 설계가 필요했다. 최적화 설계란 계산에 의한 배관경 선정, 펌프양정 산출로 배관공사비 절감 및 반송동력 절감은 물론 펌프 반송동력을 최소화할 수 있다. 또한 부분부하에 적합한 유량조절밸브 선정으로 열원장비 운전 최적화로 에너지도 절감할 수 있다.

하나지엔씨의 관계자는 "2025년부터 국가정책인 BIM 설계 의무화를 대비해 한국산업단지공단의 R&D 프로젝트 연구개발과제로 채택돼 어떠한 BIM 프로그램에서라도 국제규격인 IFC 기반 전환 파일을 이용해 밀폐형 냉난방수배관과 개방형 소방수리계산까지 최적화할 수 있는 BIM 연계형 에너지절약 통합 수배관 계산프로그램인 ‘Hyd-One’을 국내 최초로 개발했다"고 밝혔다.

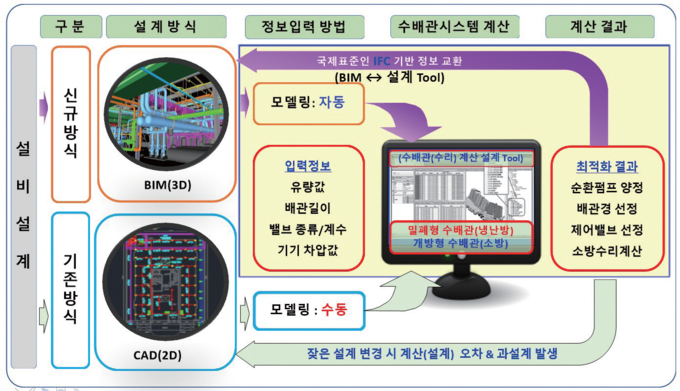

기존 2D프로그램의 경우 사용자가 직접 2D도면의 배관길이, 사이즈 등 들어가는 장치들을 수동으로 입력하는 방식인데 반해 Hyd-One은 BIM(3D)과 연계돼 해당 정보를 자동으로 Hyd-One 프로그램으로 변환한 후 수배관의 정보 기본값을 자동 적용해 에너지절감 등 최적화 결과를 도출할 수 있다.

공조배관 및 소방배관 설계 오류 확인, 초기 공사비 계상, 최적화에 따른 펌프용량, 배관경, 배관길이, 밸브 사이즈 등을 도출할 수 있으며 냉난방수배관시스템뿐만 아니라 외산의 고가 수입 프로그램을 이용하는 소방수리계산 프로그램을 대체할 수 있는 국내 최초 프로그램이다.

특히 사용자가 쉽고 편리하고 빠르게 시스템 해석이 가능하며 설계 후 검증 가능한 여건을 제공해 기계설비 엔지니어의 업무효율 향상, 설계단계부터 프로그램을 통한 건물에너지비용 및 배관공사비를 절감할 수 있다.

Hyd-One은 3차원 디지털 정보모델 건축설계인 BIM(Building Information Modeling) 연계 밀폐형과 개방형 통합 수배관시스템 설계 도구로 BIM 데이터와 자동으로 연동돼 수배관시스템 설계를 위한 계산에 활용함으로써 기존 수동 방식의 비효율적, 설계 오차 등의 문제를 해결하는 기술이다. 건설산업에서의 BIM과 연계된 통합설계서비스는 다양한 분야의 전문기술과 경험이 집약돼야 하며 Hyd-One을 통해 건설분야 전반에 주요한 현안을 해결하면서 국가적으로는 비용 절감, 에너지절약 및 고용 창출, 신산업 창출 등에 기여할 것으로 보인다.
