에너지관리 및 자동화분야 디지털혁신을 선도하고 있는 글로벌기업 슈나이더일렉트릭(한국대표 김경록)의 디지털 기능을 강화하고 새롭게 개정된 한국전기설비기술기준(KEC)에 맞춰 신기능을 탑재한 전자식 모터 보호 계전기(EOCR: Electronic Over Current Relay) 주요모델 3종이 시장을 선도하고 있다.

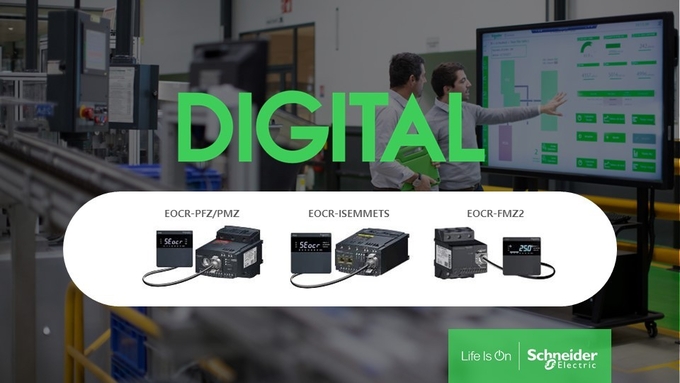

슈나이더일렉트릭의 주요 EOCR 제품 3종은 차세대 스마트 모터 보호 계전기 스펙트럼 버전 EOCR-iSEMMETS와 EOCR PFZ/PMZ 그리고 FMZ2 모델이다.
전자식 모터 보호계전기(EOCR)는 모터의 과전류, 결상, 지락 등의 이상이 발생했을 때 설비를 보호하는 장비로 산업플랜트뿐만 아니라 선박, 가스, 상하수도 등 모터를 사용하는 다양한 산업 및 인프라에 적용해 모터의 소손과 사고를 예방한다.
슈나이더일렉트릭의 차세대 스마트 모터 보호 계전기 스펙트럼 버전 EOCR-iSEMMETS는 전류, 전압, 전력량 그리고 온·습도 등의 다양한 정보를 통해 모터와 설비를 보호 및 감시하는 토탈솔루션이다. 이 제품은 기존 모델에서 부하전류의 고속 푸리에 변환(FFT: Fast Fourier Transform)을 통한 분석기능을 추가했다. 이를 통해 실시간 전류 주파수 스펙트럼을 분석해 모터 경년변화 상태를 진단하고 예지 보전한다.
최근 슈나이더일렉트릭 코리아는 삼성중공업과 협력해 선박의 중요설비 감시시스템에 EOCR-iSEMMETS를 적용, 모터의 이상을 미리 감지할 수 있는 기술을 선봬 선박 디지털화에 힘쓰고 있다. 항해하는 선박에서 수십·수백 대의 모터가 열화로 고장이 날 경우 수리 및 복구에 많은 시간과 비용이 발생한다. 이를 예방하기 위해 모터의 상태를 연속적으로 모니터링하고 사고시점을 예지하고 사전수리 및 교체를 통해 자산 및 장비 최적의 상태로 관리하는 것이 중요하기 때문에 삼성중공업은 선박에 슈나이더 EOCR-iSEMMETS을 적용했다.
슈나이더일렉트릭 ‘EOCR PFZ·PMZ’와 ‘FMZ2’ 제품군은 전고조파왜율(Total Harmonic Distortion) 계측과 노이즈를 걸러내 누설전류 분석이 가능하며 전류 RMS 오차를 1% 미만으로 개선해 계측 정확도를 높였다. 또한 모터 예지 솔루션에 필요한 온·습도 계측기능을 추가했다. 현장에서 발생하는 노이즈 상태 및 고조파 전류를 파악하고 EOCR의 전류오차를 개선할 뿐만 아니라 디지털 로우 패스 필터(Low Pass Filter) 기능을 통해용량성 누설전류를 제거함으로써 저항성 누설전류에 의한 지락 보호 및 불필요한 오동작을 방지한다. 사고원인 분석을 위해 EOCR에 기록된 파형 및 사고발생일자와 시간을 전용 소프트웨어에 기록해 정보를 저장하고 분석한다.
이 기능은 저압전로의 절연기능을 누설전류로 확인해야 하는 경우 저항성분으로 절연성능을 확인할 수 있도록 기준을 개정한 전기사업법 제67조 및 시행령 제43조, 전기설비기술기준(KEC) 제4조에 적합하도록 제품성능을 개선한 것이다. 특히 발전소, 수처리, 상업용 빌딩, 제철 및 화학 공장의 경우 본 규정에 맞춰 개선된 EOCR PFZ·PMZ, FMZ2제품군이 활발히 적용되고 있다.
박성옥 슈나이더일렉트릭 EOCR R&D부문 본부장은 “슈나이더일렉트릭은 세계최초로 EOCR 개발한 국내 기업을 인수하고 40년간 고객의 요구에 맞춰 서울 R&D센터에서 산업현장에 적합한 제품개발을 이어오고 있다”라며 “특히 반도체, 화학, 자동차 등의 생산시설 및 선박, 빌딩 등 다양한 산업분야 및 인프라에 언제든 슈나이더일렉트릭 EOCR이 함께할 것”이라고 전했다.
한편 슈나이더 일렉트릭 EOCR 3종 관련소식은 홈페이지(www.se.com/kr/ko/work/campaign/local/eocr.jsp)를 통해 확인 가능하다.
